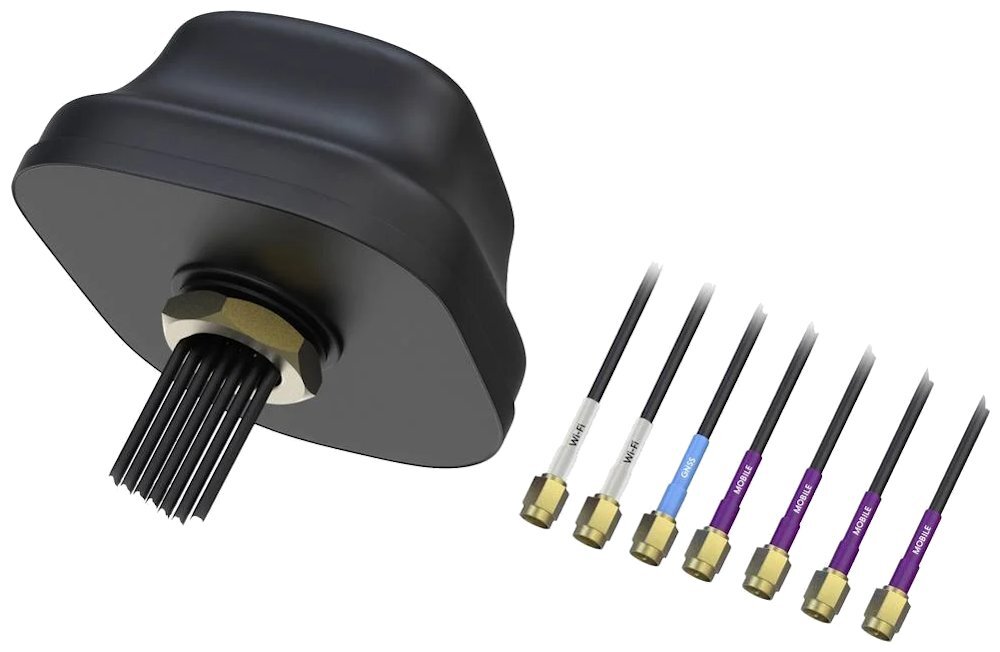

Univerzální střešní anténa kombinující 5G mobilní komunikaci, GNSS navigaci a Wi-Fi připojení v jednom kompaktním řešení.

Tato anténa představuje komplexní komunikační řešení pro mobilní aplikace, vozidla a průmyslové instalace. Integruje 5G MIMO anténu s pokrytím frekvenčních pásem 617–960 MHz, 1710–2690 MHz a 2900–4200 MHz, aktivní GNSS anténu s vestavěným zesilovačem a Wi-Fi MIMO anténu pro pásma 2,4 GHz a 5 GHz.

Robustní konstrukce z UV odolného ABS/PC plastu s krytím IP67 zajišťuje spolehlivý provoz v náročných podmínkách při teplotách od -40 °C do +85 °C. Anténa je navržena pro jednoduchou instalaci pomocí šroubového upevnění do otvoru o průměru 28 mm.

5G mobilní anténa MIMO
Čtyři SMA (M) konektory zajišťují MIMO připojení s lineární polarizací a impedancí 50 Ω. VSWR ≤ 3,0 garantuje optimální přenos signálu v širokém frekvenčním spektru.

Aktivní GNSS anténa
Vestavěný nízkošumový zesilovač s napájením 3–12 V DC a spotřebou do 60 mA poskytuje spolehlivý příjem satelitních signálů. RHCP polarizace a VSWR ≤ 2,0 zajišťují přesnou navigaci.

Wi-Fi MIMO systém
Dva RP-SMA (M) konektory pro Wi-Fi pásma 2,4 GHz a 5 GHz s lineární polarizací a ziskem 4,0 dBi. VSWR ≤ 2,5 optimalizuje výkon bezdrátového připojení.

ZÁKLADNÍ SPECIFIKACE

5G frekvence: 617–960 / 1710–2690 / 2900–4200 MHz

GNSS frekvence: 1164–1300 / 1559–1610 MHz

Wi-Fi frekvence: 2400–2483,5 / 4900–5925 MHz

Zisk: 4,0 dBi (5G a Wi-Fi), 40 ± 2 dB (GNSS LNA)

Konektory: 4× SMA (M; 5G), 1× SMA (M; GNSS), 2× RP-SMA (M; Wi-Fi)

Napájení GNSS: 3–12 V DC, spotřeba 60 mA

Krytí: IP67 (kromě výstupu kabelů)

Rozměry: 189 × 182 × 85 mm

Hmotnost: 960 ± 30 g

Provozní teplota: -40 až +85 °C

Kabeláž: 7× LMR100, délka 300 cm

Montáž: otvor 28 mm, max. tloušťka panelu 8 mm
