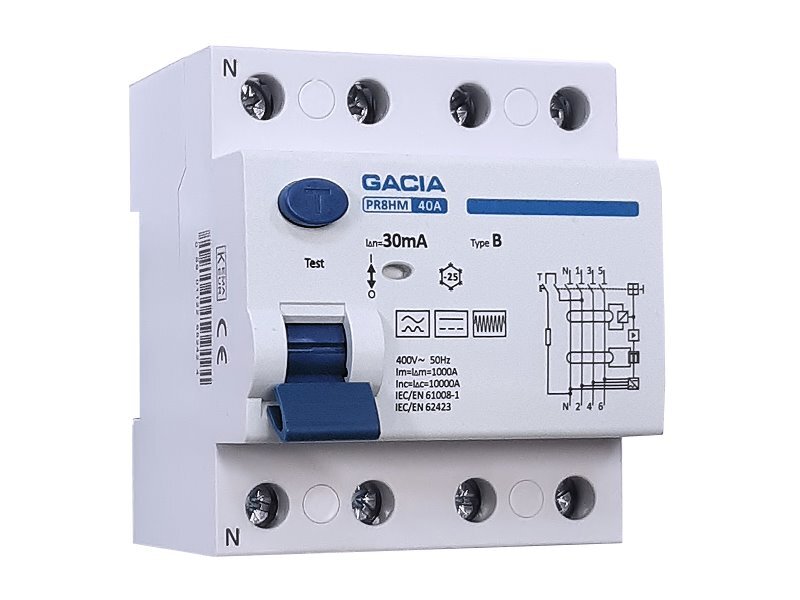

Proudový chránič GACIA PR8HM typ B /40A/30mA/4P/10kA – špičková ochrana pro moderní instalace s DC složkami

Proudový chránič GACIA PR8HM typu B je navržen pro maximální ochranu osob i zařízení tam, kde klasické chrániče typu AC nebo A selhávají.

Díky své konstrukci spolehlivě detekuje nejen střídavé svodové proudy, ale také vyhlazené a pulzující stejnosměrné složky, které jsou běžné u nabíjecích stanic, fotovoltaických systémů nebo frekvenčních měničů.

Chránič tak poskytuje důležitou ochranu v aplikacích, kde je bezpečnost absolutní prioritou.

Klíčové vlastnosti proudového chrániče GACIA PR8HM typ B /40A/30mA/4P/10kA:

Typ B – spolehlivě detekuje AC, pulzující i vyhlazené DC reziduální proudy

Vhodný pro FVE, elektromobily a měniče – ideální ochrana pro moderní technologie s DC složkou

Vysoká zkratová odolnost 10 kA – bezpečný provoz i v náročných podmínkách

Jmenovitý proud 40 A a citlivost 30 mA – optimální kombinace pro běžné i průmyslové instalace

Indikátor provozní polohy – jasně ukazuje stav zapnuto/vypnuto

Tlačítko TEST – umožňuje pravidelnou kontrolu správné funkce

Snadná montáž na DIN lištu – kompatibilní s běžnými rozvaděči

Odolnost vůči teplotám od -30 °C do +50 °C – vhodný pro venkovní i náročné vnitřní prostředí

Dlouhá životnost – mechanická 4000 cyklů, elektrická 2000 cyklů

Splňuje normy IEC/EN 61008-1 a IEC/EN 62443 – záruka bezpečnosti a kvality

Nezbytný pro fotovoltaiku, elektromobilitu i moderní průmysl

GACIA PR8HM je ideálním řešením pro ochranu obvodů napájejících střídače, nabíjecí stanice pro e-auta, koloběžky nebo solární elektrárny. Všude tam, kde mohou vznikat reziduální proudy DC nad 6 mA, je tento chránič nepostradatelný. Oproti běžným chráničům AC a A nehrozí jeho zmagnetování a selhání detekce, čímž se zásadně zvyšuje úroveň ochrany.

Spolehlivý výkon a vysoká odolnost v extrémních podmínkách

S jmenovitou spínací schopností 1000 A, zkratovou odolností 10 kA a provozním rozsahem teplot -30 až +50 °C je tento přístroj připraven na nejnáročnější prostředí. Díky indikátoru provozní polohy a tlačítku TEST máte navíc vždy kontrolu nad správnou funkcí zařízení.

Snadná instalace na DIN lištu a vysoká mechanická životnost

Montáž chrániče je jednoduchá a bezpečná díky uchycení na standardní DIN lištu TH35 a připojení pomocí hřebenových lišt nebo vodičů do 25 mm². Elektrická životnost 2000 cyklů a mechanická až 4000 cyklů zajišťují dlouhodobý provoz bez nutnosti výměny.

Bez kompromisů – pro vaše bezpečí i bezpečí vaší technologie

Použití běžných proudových chráničů v systémech se stejnosměrnými složkami může vést k jejich nefunkčnosti. GACIA PR8HM typ B představuje moderní řešení, které eliminuje toto riziko a poskytuje spolehlivé vypnutí při jakémkoli překročení reziduálního proudu – AC i DC.

Kde najde využití a pro koho je určený proudový chránič GACIA PR8HM typ B?

Široké využití v moderních a náročných instalacích
Tento chránič je navržen speciálně pro aplikace, kde může dojít ke vzniku vyhlazených stejnosměrných reziduálních proudů, které běžné proudové chrániče typu AC nebo A nedokážou bezpečně detekovat. Díky tomu je ideální volbou pro ochranu zařízení s elektronickými měniči nebo komponenty napojenými na střídače.

Typická využití:

Fotovoltaické elektrárny (FVE) – ochrana AC okruhu mezi střídačem a rozvaděčem

Wallboxy a nabíjecí stanice pro elektromobily – zajištění bezpečnosti při nabíjení

Průmyslové stroje a zařízení s frekvenčními měniči – eliminace rizik spojených s DC proudy

Zdravotnická technika a laboratoře – citlivá zařízení vyžadující vysokou úroveň ochrany

Velké osvětlovací systémy, jevištní technika, výstavní stánky – bezpečné napájení

Stavebnictví, datová centra, telekomunikační rozvaděče – spolehlivá ochrana i v náročných podmínkách

Pro koho je určený:

Elektroinstalatéry a revizní techniky, kteří chtějí nabídnout klientům moderní a bezpečné řešení

Provozovatele fotovoltaických systémů a nabíjecí infrastruktury

Firmy a průmyslové provozy se zařízeními s vysokou elektronikou

Montážní firmy, které hledají univerzální chránič pro různé typy instalací

Technicky zdatné domácí uživatele, kteří provozují FVE, EV wallboxy nebo jiná DC-náročná zařízení

Proudový chránič GACIA PR8HM typ B je zkrátka nepostradatelný tam, kde nestačí běžné chrániče – je to spolehlivá investice do ochrany zdraví, majetku i technologií.

Technické specifikace

Typ: B – detekce AC i vyhlazených DC reziduálních proudů

Počet pólů: 4P – čtyřpólový chránič, ideální pro třífázové instalace

Jmenovitý proud: 40 A – maximální zatížení chráněného obvodu

Jmenovitý reziduální proud: 30 mA – vysoká citlivost pro ochranu osob

Spínací schopnost reziduálního proudu: 1000 A – bezpečné vypnutí i při vysokých proudech

Vypínací čas: 0,1 s – okamžité odpojení při překročení mezí

Odolnost proti napěťovému rázu: 4500 V – odolný vůči špičkám v síti

Zkratová odolnost: 10 kA – chrání i při vysokých poruchových proudech

Jmenovité napětí (Ue): 400/415 V – standardní napájení třífázových sítí

Izolační napětí (Ui): 500 V – maximální napětí, které izolace vydrží

Provozní frekvence: 50/60 Hz – kompatibilní s běžnou sítí

Elektrická životnost: 2000 cyklů – spolehlivost i při častém spínání

Mechanická životnost: 4000 cyklů – dlouhá životnost i při mechanickém namáhání

Krytí připojení: IP20 – základní ochrana před dotykem

Krytí přístroje: IP40 – vhodné pro montáž do rozvaděčů

Pracovní teplota: -30 °C až +50 °C – použitelný i v náročných podmínkách

Skladovací teplota: -30 °C až +70 °C – dlouhodobé uskladnění bez poškození

Maximální průřez vodiče: 25 mm² – vhodné i pro silové kabely

Utahovací moment svorky: 3 Nm – pevné a bezpečné spojení

Montáž: na DIN lištu TH35 – standardní upevnění v rozvaděči

Testovací tlačítko: ano – pravidelná kontrola správné funkce

Indikátor polohy: ano – zřetelné rozlišení sepnutého/vypnutého stavu

Normy: IEC/EN 61008-1 a IEC/EN 62443 – garantovaná kvalita a bezpečnost
